Caractéristiques
+ Un réseau de 1’024 capteurs Hall 3-axes
+ Cartographie de Bx, By et Bz en temps réel
+ Étalonnage standard jusqu’à 15 mT
+ Caractérisation dynamique des champs magnétiques
+ Plages de mesure 100, 400, 800, 2’000 mT
Intensité de champ à 2T
Erreur d'orthogonalité < 0,1°
Précision de 4 µT
Logiciel dédié
Champs magnétiques DC ou AC
Étalonnage 3 axes

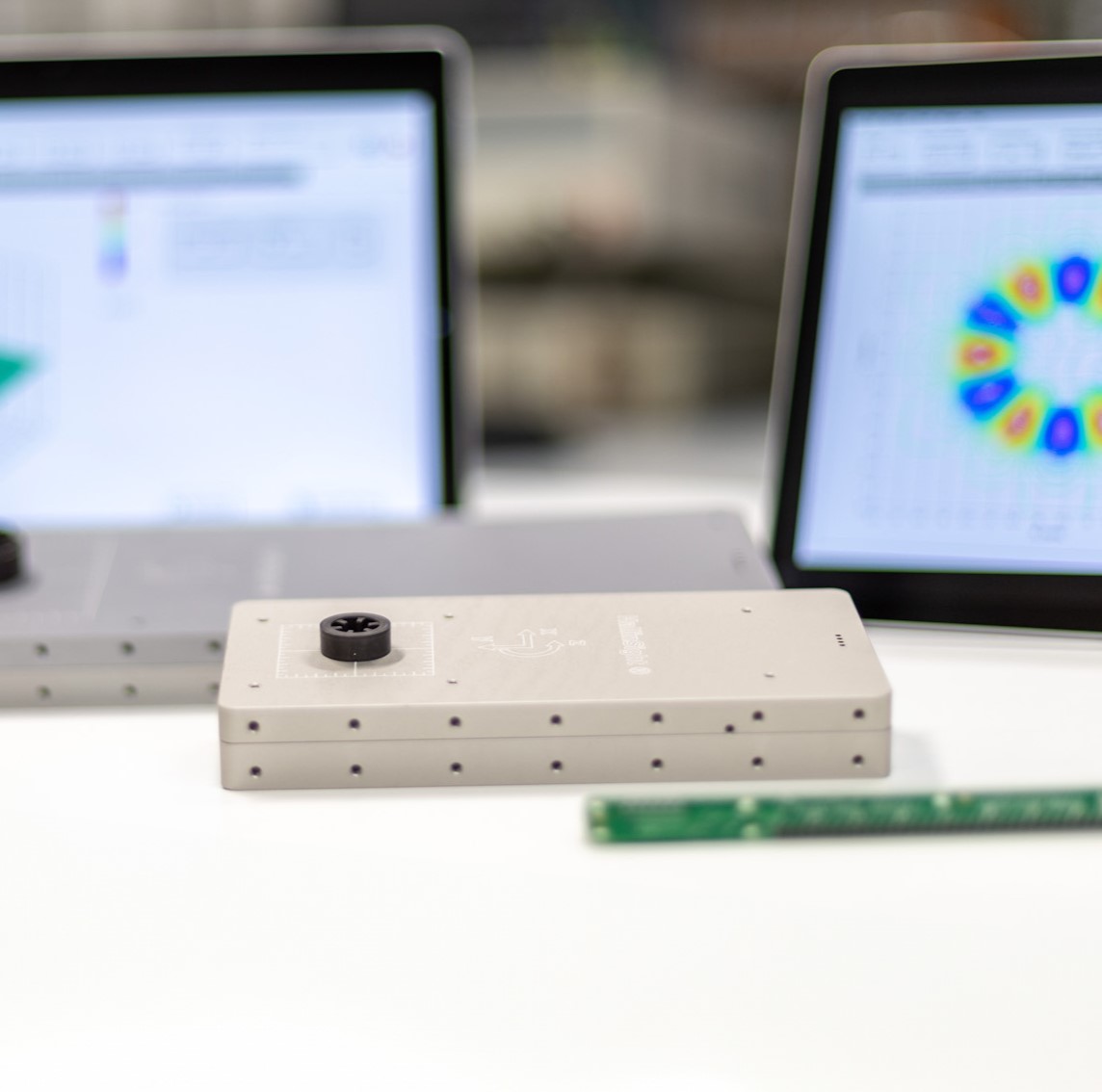

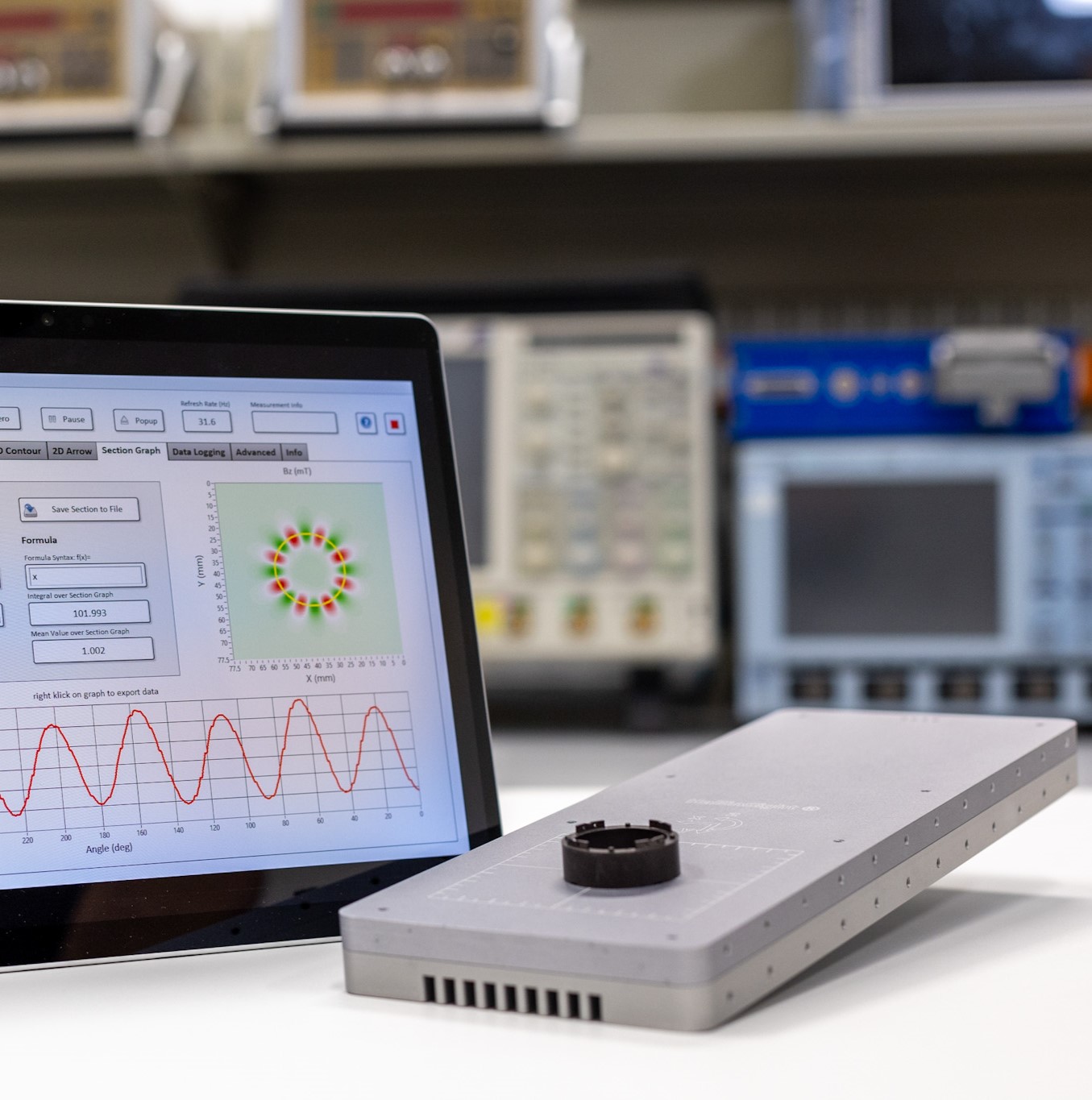

La technologie d’imagerie vectorielle du champ magnétique HallinSight®, une véritable caméra de champ magnétique 3D-Hall prête à l’emploi.
En rendant l’invisible visible grâce à de véritables caméras de champ magnétique à trois axes, les systèmes HallinSight® cartographient les champs magnétiques dynamiques en temps réel. Des réseaux de 32×32, 16×16 ou 32×2 capteurs Hall à trois axes mesurent de quelques μT à quelques T à des fréquences de 25, 100 et 250 Hz, respectivement.
HallinSight® est une technologie développée par l’Institut Fraunhofer pour les circuits intégrés.
Réseau matriciel, Le HallinSight(R) 32×32
- 1’024 capteurs dans une matrice de 32×32 pixels
- 77.5 mm x 77.5 mm
- Resolution sans moyennage: 4 μT for ±100 mT, 96 μT for ±2 T
- Fréquence maximale: 25 Hz

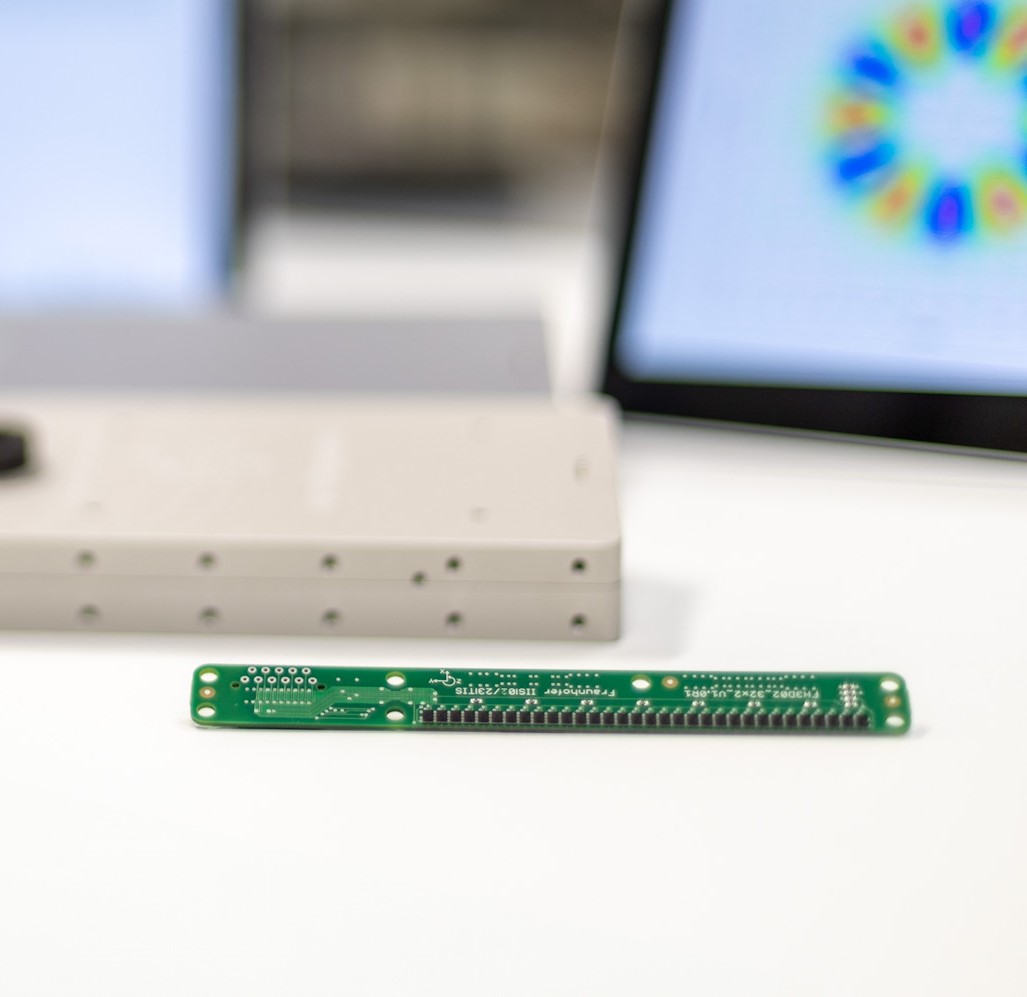

Réseau linéaire HallinSight(R) 32×2
- 64 capteurs sur 2 rangées de 32 pixels
- 77.5 mm x 2.5 mm
- Resolution sans moyennage: 4 μT for ±100 mT, 96 μT for ±2 T
- Fréquence maximale: 250 Hz
Réseau matriciel, Le HallinSight(R) 16×16
- 256 capteurs dans une matrice de 16×16 pixels
- 37.5 mm x 37.5 mm
- Resolution sans moyennage: 4 μT for ±100 mT, 96 μT for ±2 T
- Fréquence maximale: 100 Hz
